談到排氣風扇，可能大家首先想到的是熟悉的家用排氣風扇，以及時常見到的在大型工廠、醫院、飯店用的各種排氣風扇，它是一種能使室內外空氣交換的一類空氣調節電器，在悶熱潮濕的季節，使用排氣風扇，可以除去室內的污濁空氣，調節溫度、濕度和感覺效果。除此之外，排氣風扇還應用在我們?nèi)粘Ｉ畹拿恳粋�(gè)角落里，只要細心觀察，你會發現無論是大到飛機、船舶，還是小到迷你投影機，都有應用。
在一向備受關注的投影機散熱問題上，排氣風扇具有舉足輕重的地位，它能夠冷卻投影機的器件，進而將冷卻器件后的高溫度空氣排出投影機外部，對投影機進行有效的散熱，延長投影機的使用壽命。但是，傳統排氣風扇只有扇葉邊框附近吸風量比較大，中心位置吸風量不夠，在對部件進行冷卻時，排氣風扇排風量不大，不能對部件進行有效的冷卻，冷卻效率不高，大大限制了排氣風扇的使用。
有沒有什么解決方案可以改善傳統排氣風扇的缺陷，提高冷卻效率？這個未解之謎，引發了全球投影機廠商的研發人員們的都在積極探討、踴躍實驗，最終于2011年8月份被來自中國深圳的雅圖所攻破，并于2012年1月份成功申請了自主知識產權。雅圖用創新性的技術與權威性的法律保護，為這道備受全球所關注的難題，畫上了完美的句號。
雅圖作為全球最大的投影機研發制造廠商，在這十多年的發展過程中，始終注重創新研發投影機技術，在行業內擁有著核心技術和行業地位，受到國外許多同行的尊敬；雅圖更為注重的是保護自主知識產權，擁有專利技術共215項，其中170多項是全球一流關鍵技術發明專利，研發能力處于世界前列，《排氣風扇》專利技術是雅圖眾多實用而獨特的投影機散熱解決方案之一。據雅圖的研發人員介紹道，投影機排氣風扇中心部位的吸風量的多少?zèng)Q定著排氣風扇冷卻效率的高低，而這些因素最終對投影機的成像效果以及使用壽命起到重大的影響，這就是我們決定要研發投影機《排氣風扇》這項專利技術的原因，同時也是《排氣風扇》專利技術所要解決的問題。
該項專利技術富有智慧性、創新性、實用性，整體構造簡單清楚、一目了然，包括有軸套、風扇殼、第一扇葉和第二扇葉。《排氣風扇》專利技術其特征在于，每個扇葉呈弧形，在設置時相較于軸套的徑向傾斜，而且多個第一、第二扇葉等間隔設置在軸套的外周面上，第二扇葉沿軸套徑向的寬度小于第一扇葉的寬度。
|
|

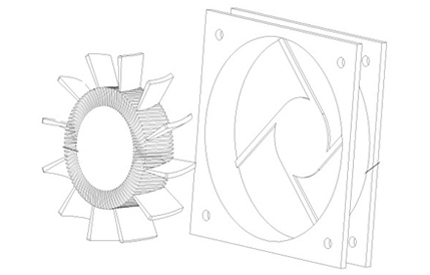

結構分解圖
風扇殼是一個大載體，主要用來裝放軸套、第一扇葉以及第二扇葉。軸套、第一扇葉、第二扇葉沿軸向豎直裝在風扇殼中；第一扇葉上設有多個軸流扇葉，沿著軸套的徑向等間隔設置在軸套的外周面上，用于沿排氣風扇軸向吸入空氣并將空氣沿排氣風扇的軸向吹出，對部件進行冷卻。為了進一步提高排風效果，每個第一扇葉呈弧形，并且在設置時第一扇葉相較于軸套的徑向略微傾斜；第二扇葉設有多個渦流扇葉，沿著軸套的徑向等間隔設置在軸套的外周面上，第二扇葉沿軸套徑向的寬度小于第一扇葉的寬度，用于沿排氣風扇軸向吸入外部冷空氣，再沿徑向離心吹出，送向第一扇葉間隔之間，增大第一扇葉之間的空氣量，從而增大第一扇葉的排氣量和風壓。同樣地，為了進一步提高散熱效果，每個第二扇葉呈弧形，并且在設置時第二扇葉相較于軸套的徑向略微傾斜。
《排氣風扇》專利技術的具體運作原理是，通過將第二扇葉設置在第一扇葉間隔之間并設置在軸套外周，第二扇葉由軸向吸取外部冷空氣并沿徑向?qū)⒗淇諝獯档降谝簧热~間隔中，增大排氣扇葉中心的吸風量及第一扇葉間隔中的空氣量，從而增大第一扇葉的排氣量和風壓，大大提高排氣風扇的冷卻效率，提高了排氣風扇的性能。這一切的運作，都需要將軸套與電機相連，通過電機帶動軸套，從而轉動扇葉，進行冷卻散熱。
一點小小的改變就能推進科學技術的發展，為人類社會的生活帶來更多的便利。正如雅圖研發的投影機《排氣風扇》專利技術，不僅從本質上解決了傳統排氣風扇冷卻率低的問題，改重新設計了排氣風扇的內部構造，為投影機的散熱做了充足而全面的準備，讓投影機用戶在使用的過程中，不僅可以享受到最完美的成像效果，還可以擁有不用擔心投影機散熱問題的愉悅心情。在這十六年間，雅圖始終秉承科技創新，從用戶的使用角度出發，以質量為王，以實現客戶的價值為雅圖重要的發展宗旨。 |
