[投影之窗消息] 深圳市燃氣集團數據調度中心和呼叫中心位于福田區深燃大廈，本次建設項目包括調度大廳DLP拼接墻顯示系統及指揮室DLP拼接墻顯示系統，主要用于顯示燃氣集團數據中心相關的統計數據和報表、設備運行狀態等信息，將各種視頻、計算機文字、圖像信號進行全數字控制和顯示，可實時、動態地顯示各種有關圖文圖像等信息。
項目方案：
本項目設計方案系統由一體化投影單元、圖像拼接控制系統、大屏幕控制管理軟件及配件組成。調度大廳DLP拼接墻顯示系統為4行×11列60寸DLP弧形拼接顯示墻，指揮室DLP拼接墻顯示系統為2行×4列60寸DLP拼接顯示墻。該項目中采用第三代DVS系列LED光源DLP顯示單元，為保證調度指揮的統一性，調度大廳和指揮室的兩套DLP大屏幕由同一套圖像控制系統統一控制。
系統采用一套DVCS分布式控制系統對調度大廳4×11 DLP大屏幕和指揮調度室2×4 DLP大屏幕統一控制，利用基于TCP/IP架構的DVCS分布式控制系統優異的網絡互通性能，前端計算機信號、超高分辨率GIS圖、視頻信號、IP攝像頭等信號接入對應的視頻或RGB處理器轉化為網絡碼流，通過網絡傳輸，在兩套DLP大屏幕上進行任意調度顯示呈現。整個系統配置一臺安裝B/S架構大屏幕控制管理軟件的控制服務器，通過IE登陸，實現多用戶、多任務靈活控制。所調入信號能在兩套大屏幕內任意開窗、任意大小、任意位置、任意疊加、移動、漫游顯示。控制系統可以實現兩套DLP大屏幕畫面互相鏡像功能，實現調度大廳顯示墻與指揮室顯示墻之間的全屏同步鏡像顯示，有利于指揮室領導決策指揮，同時做到信號顯示互相備份。
本系統中DVCS分布式控制系統支持IPad無線控制功能，用戶可通過Ipad觸摸屏直接控制多套大屏幕顯示系統，對大屏進行信號開窗、關窗、窗口縮放、預案調用等控制功能。 |
|
調度大廳DLP大屏幕
項目配置：
60寸XGA LED光源 DLP顯示單元 44臺（調度大廳）
60寸單元底座 11套
60寸XGA LED光源 DLP顯示單元 8臺（指揮室）
60寸單元底座 4套
DVCS分布式圖像控制系統1套
DVCS控制管理軟件1套
RGB矩陣1臺
視頻矩陣1臺
3.0室內雙基色（LED條屏） 1套
專用線纜 52套
項目總結：
通過本項目DLP大屏幕顯示系統，監控人員可以實時的對深燃集團供氣調度數據進行操作、監控、分析，對各類設備的工作狀態、機房環境等數據進行實時監控，保障深燃集團供氣調度工作的安全正常運行。

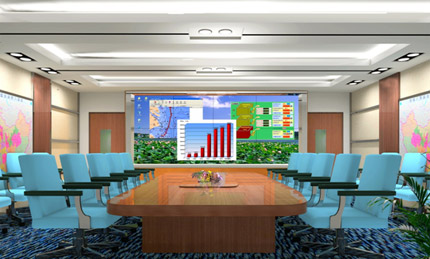

指揮室DLP大屏幕 |
