[投影之窗消息]

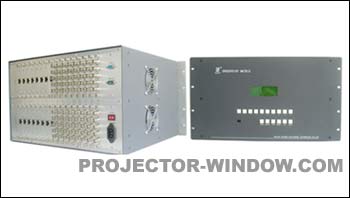

此次兆科推出的矩陣切換器新品為RJ45/5BNC。RJ45/5BNC后面板采用插拔式模塊結構,RJ45和5BNC接口模塊可互換使用。用于RJ45/5BNC信號切換和分配,可將16路RJ45/5BNC輸入信號切換到16路輸出通道中的任一通道上。其輸入、輸出端均為RJ45/5BNC接口。采用液晶屏顯示操作和切換狀態。使用面板開關可對矩陣進行切換操作，也可通過隨機配備的控制軟件，通過RS-232通信方式控制矩陣切換。本機有RS-232輸入接口、輸出接口，便于多機連接，通過設置設備地址，達到分址控制。設備地址范圍是0-255。因此，最多可控制256臺設備。
產品特性：
1、支持?jǐn)嚯姮F(xiàn)場保護；
2、支持RS232控制；
3、支持16路RJ45(5BNC)輸入和16路RJ45(5BNC)輸出；
4、支持網絡遠程控制(選配)；
產品參數：
輸 入：16路
輸 出 ：16路
接口形式 ：RJ45/5BNC
RGB通道特性 ：帶寬350MHZ
交叉串?dāng)_ ： -80dB
輸入阻抗 ：75Ω
輸出阻抗 ：75Ω
輸入電平峰值 ：2.0Vp-p
增 益 ：0dB
同步通道：輸入TTL電平
輸 出 ：TTL電平
同步極性 ：跟隨輸入
輸入阻抗 ：10KΩ
輸出阻抗 ：75Ω
控制方式 ：前面板按鍵控制或PC(RS232)控制
電 源 ：220V /50HZ
體 積 ：482×270×420（mm）（W×H×D）
功 耗 ：100W
重 量 ：5kg
|
