HDBaseT，由來自日韓的家電大廠LG、Samsung、Sony等公司，以及以色列的半導體公司Valens
Semiconductor，組成了HDBaseT聯盟，2009年通過Intel的HDCP認證，在2010年6月底，確定了
HDBaseT 1.0的正式規范。HDBaseT并沒有像HDMI跟Display
Port一樣重新設計一個新接口，而是采用大眾都不陌生的8P8C(RJ45)接頭，俗稱水晶頭或以太網接頭，傳輸介質采用了人們非常易得和常見的CAT5e/6網線。
HDbaseT支持最高20Gbps的傳輸速率，能更好的支持未來的3D和2K×4K視頻格式，傳輸采用普通的CAT5e/6網絡線纜，連接器也采用普通的
RJ45接頭，而傳輸距離達到了100米，此外，還提供以USB、太網功能、100W的供電能力（PoE）和其他控制信號通道。采用HDBaseT產品的好處：節約成本、安裝方便、傳輸速度快，HDBaseT標準目前完全可以滿足所有未經壓縮的1080P視頻傳輸。
CREATOR快捷為了能更好的配合時常需求，趁勢推出了一系列有關HDBaseT技術的音視頻產品，如：基于HDBaseT技術的CV、VGA、DVI、HDMI信號數字CAT5高清視頻傳輸器、CAT5矩陣、混合插卡切換矩陣等。
HDBaset系列產品系統組成
1、 數字CAT5高清視頻傳輸器：一套數字CAT5高清視頻傳輸器分為發射端和接收端，中間通過一根CAT5e/CAT6屏蔽網線傳輸高達到100米的HDMI、DVI+Audio、YUV+Audio、YC+Audio、Video+Audio等音視頻信號,同時可以雙向傳輸紅外、串口等雙向數字信號，在傳輸過程中互不干擾，屏蔽性能好，視頻傳輸分辨率可達到1600X1200@60HZ。

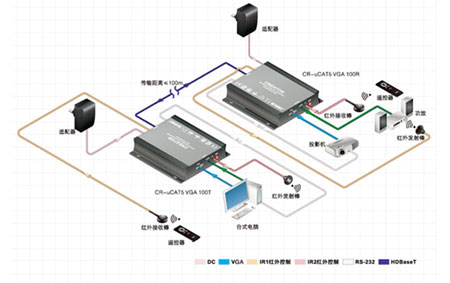

系統圖：
功能特點：
支持分辨率高達1600x1200@60Hz；
音頻與視頻非壓縮傳輸；
可以與任何工業和商業顯示器連接；
支持雙向紅外： 與中控系統完美連接；
支持任意信號類型的輸入端和任意信號類型的輸出端搭配使用；
支持雙向RS-232、IR、音頻、視頻同時傳輸，達100m距離。
2、 數字CAT5矩陣切換器
數字CAT5矩陣切換器是通過CAT5e/6傳輸高清信號的高性能內嵌控制切換系統。該切換器和CAT5發送/接收器、紅外發射/接收器配合使用。系統支持內嵌雙向RS-232、IR切換功能及多種控制方式，可任意組合搭配使用組成控制全面的CAT5傳輸系統解決方案。應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心、智能家居等場所。

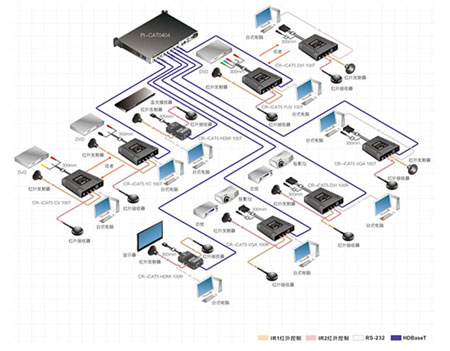

系統圖：
功能特點：
8-32路RJ45接口的高清視頻輸入，8-32路RJ45接口的高清視頻輸出；
支持任意正向高速通道信號和內嵌的控制信號切換功能；
支持正向高速通道和內嵌的控制信號分離切換模式；
支持高清信號內嵌的雙向的RS232和雙向IR的信號切換功能；
正向高速通道的信號支持DVI1.0協議，HDMI1.4的3D部分協議，HDCP 1.3 協議；
輸入支持100米的高清信號傳輸距離，輸出支持100米的高清信號傳輸距離；
支持面板按鍵、RS232、KEYBOARD和以太網口控制。
應用領域：

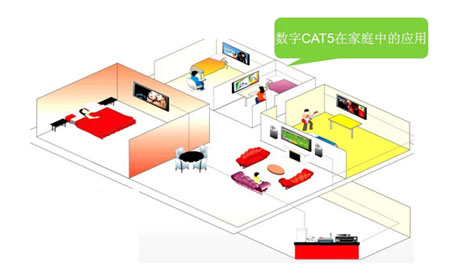

1、 家庭消費類領域：隨著優質高清內容的消費量和需求不斷增長，終端用戶也更有興趣把娛樂體驗擴大到全家各個角落。消費者想找到一種方式，將電視以及其他顯示設備與藍光DVD播放器等娛樂設備連接起來，以實現家庭內高清多媒體內容的融合式傳播�，F(xiàn)有的一些技術在帶寬方面存在限制，無法支持沒有壓縮的視頻。高清多媒體內容在家庭內融合式傳播的市場需求和現有技術的不足之處促使行業制訂HDBaseT這樣的高清數字連接標準，這類標準能夠延長未壓縮高清多媒體內容傳輸?shù)木嚯x，擴大傳播范圍，簡化安裝，降低系統總成本。
2、工業領域應用：在工業領域中HDbaseT技術瞄準了對于大賣場、安防、機場、公共場合等區域的LCD
TV、電視墻、LED屏等顯示設備，這些地方的高清顯示設備往往需要很長的線纜和復雜的布線，DVI和HDMI顯然不能滿足長度和成本需求，現在常用的模擬視頻和音頻傳輸也已經無法滿足高清視頻要求，顯然只有HDbaseT技術才是最合適的選擇。
|
